该设备以井下实物机芯为本体，透明有机玻璃仿真外部构造，让学员清楚了解其构成、动作、原理及故障处理。
一、主要用途：煤矿各级培训中心及各类煤炭院校
二、可完成实训内容：
1、可演示矿下10KV或6KV高压变电所实际的矿用隔爆型智能高压真空配电装置的电动合闸、电动分闸、手动合闸、手动分闸，也可作为直接起动高压电动机之用。
2、具有三相交流中性点不直接接地的高压系统进行保护和控制。
3、具有国内******进、完善的智能化全中文显示微电脑综合保护装置。
4、可实现短路、过载、漏电、监视、过压、欠压等多种保护功能，中文液晶显示，让学员进一步了解维护和修理矿用隔爆型智能高压真空配电装置。
5、在试验室使用380V的电压可以完成与矿下一样的效果，真正让学员从思想和实践上认识和了解矿用隔爆型智能高压真空配电装置的原理和维修，且还能实现于矿下同等的直起动灵活的选择，还可直接使用远控和近控。
三、技术要求及主要参数：
1、材质：有机玻璃、防爆设备本体、线材及密封圈等。
2、用电电压：380V
3、规格：1340mm×1100mm×1140mm
型号: gypz-Ⅰ
四、设备构成

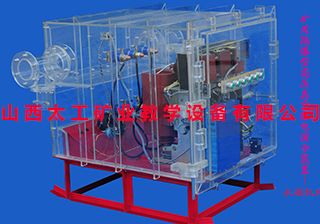

矿用隔爆型智能高压真空配电演示装置---（永磁机构）
