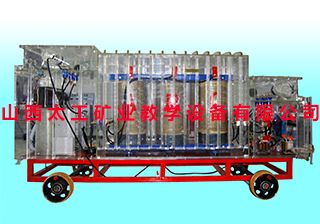

该设备以井下实物机芯为本体，透明有机玻璃仿真外部构造，让学员清楚了解其构成、动作、原理及故障处理。
1、主要用途：煤矿各级培训中心及各类煤炭院校
2、可完成实训内容：
（1）可演示矿下10KV或6KV高压变电站的电动合闸、电动分闸、具有三相交流中性点不直接接地的高压系统进行保护和控制。具有国内******进、完善的智能化全中文显示微电脑综合保护装置、可实现短路、过载、漏电、监视、过压、欠压等多种保护功能。
（2）隔爆型移动变电站的中间的隔爆干式变压器更是体现了矿下变电站的特点，移动性能强，更能实现矿下的大功率设备的更大运用，在实验室，我们把隔爆型移动变电站的中间的隔爆干式变压器做成有机玻璃为主体的模型，让矿工在实验室里能掌握自身的技术，提高在实际工作中的技能。
（3）在隔爆型移动变电站的尾部是移动变电站生产用电的总开关它在交流50HZ、电流630A的三相中性点不接地的电网中，作为配电总开关，并能锁定显示故障类型，显示漏电电阻值、过电流值、欠压值和合分闸的中文显示。
（4）总分开关同时具有选择性漏电保护功能，安全操作性能完全符合煤矿安全操作规程。
（5）核心保护部分采用智能化综合保护器作控制单元，具有漏电保护、漏电闭锁、过流保护、欠压保护、风电闭锁等功能，让学员进一步了解维护和修理矿用隔爆型智能高压真空配电装置和矿用隔爆型智能化低压真空馈电开关的原理和维修。保护器为先进的高性能单片机为核心，中文液晶显示，有较强的抗扰能力，具有0次—99次的故障原因及故障发生时间，并按故障发生的时间更准确的判断电网的电压，具有RS-485通讯接口。
（6）在实验室可直接用三相交流380V便可以演示整个矿用隔爆型移动变电站高压防爆开关控制低压防爆开关的回路，可以和矿下一样实现远控合分闸的功能。
3、技术要求及主要参数：
（1）材质：有机玻璃、防爆设备本体、线材及密封圈等。
（2）用电电压：380V
（3）构成：高压端实验装置、变电装置、低压端实验装置
（4）规格：2800mm×730mm×950mm
型号：yby
