一、概述
为认真贯彻国家煤矿安全监察局安监总宣教﹝2014﹞139号“特种作业安全技术实际操作考试标准”，推进特种作业安全技术实操考试顺利实施，设计制造目前市场***前沿的设备。

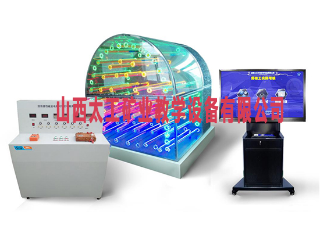

该装置以***真爆破工作面和放炮器性能装置为本体，与考试管理系统连接，既能满足考核，又能满足技能培训。完整的体现整个爆破作业标准的检查和操作工作流程，让学员真实的学到爆破的各种行为规范和技术技能。实现虚拟场景与***真装置互动，装药过程与系统画面同步，并可以识别装药种类和顺序的对错。既有沉浸感，又有交互性。并伴随场景音效，光效，对学员进行培训和考核。考核完毕后，系统自动打分，上传至考试终端，对信息进行综合管理。
设备系统完整，既能满足考核，又能满足技能培训。系统设计合理，设备具有独立性，即：在关闭电脑考核模式下，设备正常运转，不影响技能培训。设备大小符合实操考核要求，能保持与现场一致的动手操作。所选用生产原材料能满足设备的耐用性。既解决了现实中无法提供足够的场所、设备、考题等一系列问题，又保障了整个考试过程的安全。
二、设计依据及标准
系统的设计依据：特种作业安全技术实际操作考试标准（试行）之金属非金属矿山爆破作业安全技术实际操作考试标准，通过局域网（广域网），构建表现层（考试端）、业务层（考核管理）、数据层（国家局实操标准）、实体层（接口及接口间数据传输），完成整个作业的实操考核流程，由管理端及考核端组成。
安全用具使用（简称 K1）
安全操作技术（简称 K2）
作业现场安全隐患排除（简称 K3）
作业现场应急处置（简称 K4）
组卷方式：实操试卷从上述4个科目中，各抽取一道实操题组成。
考试成绩：总分值为100分，80分（含）以上为考试合格；若考题中有否决项，否决项未通过，则实操考试不合格。科目一、科目二、科目三、科目四考题的分值权重分别为20％、40％、30％、10％。
考试时间:不大于为30分钟。
三、系统构成及功能
（一）井下爆破操作作业硬件
1、爆破工实际操作模拟装置
该装置通过有机玻璃***真工作面，显示断面的炮眼布置方式（掏槽眼、辅助眼、周边眼和水沟眼），炮眼形状及空间位置，让学员观察其结构。用无药******、导爆管激发器、导爆管、药卷、水炮泥、炮泥、炮棍、装药工具、发爆器、导通表、爆破电网测定表等，使学员实际操作装******法（正向装药和反向装药）和连线方式（串联和并联），检测网路，声、光、电模拟其爆破过程。并可实现发爆器性能及对电爆网络全电阻的测定，达到员工对发爆器性能了解和操作步骤；并通过对电爆网络全电子检查，可以及时发现网络中错连、漏连、短路、接地等现象，确定起爆网络所需要的电流、电压，从而可以判定网络******能否全部起爆，避免爆破时产生丢炮、拒爆。并装有各种各样的传感器，把学员各种操作情况和结果传到考试管理系统。
（1）组成：
***真工作面1套、操作台1套、附件：无药***真药卷50卷、无药***真******50发、筷子（竹签）1把、炮棍一根、掏勺1把、******脚线一卷,便携式甲烷检测报警仪5台。
（2）功能
炮眼布置：按现场实际布置方式布置，按炮眼名称不同分四种颜色，可便于讲课时分别逐一讲解演示炮眼布置方式、角度和深度等参数，其中：
①掏槽眼（红色）爆破顺序为1
②辅助眼（******）爆破顺序为2
③周边眼（绿色）爆破顺序为3
④水沟眼、底眼（兰色）爆破顺序为4
装炮及联线：火药******与实物外形相同。学员可现场学习演练引药加工方式，以及装药（正向装药、反向装药）方式和炮线的串联联线方式及并联联线方式，同时学员可使用“放炮器”进行实际放炮操作，可有效提高学员操作技能，直接上岗作业。
掘进工作面爆破：爆破时，学员手拧放炮器手把送电后，可通过声光电控系统显示爆破四个顺序（1—3），并产生全断面爆破红光，以及放炮时爆破声音，增加现场实际声、光立体效果，增强学员教学直观感。
放炮器性能检查及正确操作：
①发爆器的使用方法；
②电爆网络全电阻测试仪的使用方法；
③电爆网络全电阻的测量；
④爆破工爆破规范操作；
⑤能够自动打分。
（3）技术指标
工作电压：220V，功率:1.5KW,重量：200Kg。
材质：铝塑板、型钢、有机玻璃、发光二极管、不锈钢等。
（4）规格
模拟断面: 1800mm×1700mm×1800mm
放炮器性能检查装置:900mm×600mm×1000mm
2、智能控制部分：
采用55英寸高清液晶触摸显示一体机，内部主机配置为：cpu-I5四核处理器，8G内存。在保证系统运行稳定，硬件安装牢固可靠的基础上，充分发挥本系统的高质量三维场景画面，为用户提供更高质量的交互操作画面。以触摸代替鼠标的形式，脱离电脑操作的限制，增加人机交互的真实感。显示器自带音响系统，音量可自行调节，提供清晰声音效果的同时，避免多台设备同时工作时互相产生干扰。
（1）显示部分：
尺寸 55英寸高清液晶触摸显示器
屏类型 LED
******显示尺寸（单位：mm） 1209.6（H）×680.4（V）
分辨率 1920（H）×1080（V）
屏亮度（带玻璃） 397cd/m2
屏亮度（不带玻璃） 350cd/m2
对比度 1200：1
可视角度 1780
寿命 ≥30000H
触摸书写系统:
识别原理 红外识别
响应时间 ＜15 毫秒
触摸有效识别 单点≥5毫米，多点≥8毫米（可支持10点触摸）
通信方式 全速 USB
书写屏表面硬度 7H
电视系统:
TV 制式 PAL
视频解码 3D 数字梳状滤波器、3D 图像运动降噪、3D 运动自适应梳状滤波等
频道存储 ATV 通道 100 个，DTV 通道 900 个
声音输出功率 2×10W
（2）主机部分:
PC 类型 超薄插拔式 Intel Core 系列模块化电脑
CPU （不低于）Intel Core I5四核高频处理器
声卡 集成高清晰立体音效声卡
网卡 集成 10/100/1000M 自适应网卡
Wi-Fi 集成无线网卡 802.11 b/g/n
内存 DDR3L 8G
固态硬盘 SATA3.0 128G
USB2.0 接口
USB3.0 接口
网络接口
VGA 输出
HDMI 输出
耳机输出
麦克风输入
防盗锁孔
可兼容安卓系统
安卓系统:
智能操作系统 Android 4.4.4
存储容量 4G ROM
系统内存 1G RAM
处理核心 高清智能引擎双核 1.2Ghz，双核图形加速芯片
显示接口:
射频接口 1
AV 输入（音视频复合） 1
VGA 输入（15 针 D-Sub） 2
HDMI 输入 3
PC-Audio 输入 2
LINE IN(MIC 输入) 1
Mini YPbPr 色差分量接口 1
HDMI 输出 1
音频耳机输出 1
音频同轴输出 1
USB2.0 端口 4（其中 2 组前置）
USB3.0 端口 1（USB3.0 仅在 PC 通道下有效，在安卓通道下 USB3.0会自动切换为 USB2.0）
外接 USB 触摸端口 1
RJ45 有线网络 1
RS232 1
整机内置非独立外扩展的摄像头，支持二维码扫码识别，可拍摄500万像素的******。
智能电子产品一键式设计：同一物理按键完成Android系统和Windows系统的节能熄屏操作，通过轻按按键实现节能熄屏/唤醒，长按按键实现关机。
具备电视遥控功能和电脑键盘常用的F1至F12功能键及Alt+F4、Alt+Tab、Space、Enter、windows等快捷按键，可实现一键开启交互白板软件、PPT上下翻页、一键锁定/解锁触摸及整机实体按键、一键冻结屏幕、一键查看整机温度、一键黑屏的功能。
（3）二代*********识别设备：在进行考核操作时，需要使用*********验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息考核成绩，一起存储并打包上传到服务器，做综合管理。
1：符合GA450-2013台式居民*********阅读器通用技术要求，兼容ISO14443（TypeB）标准；
2：读卡响应速度：<1s；
3：阅读距离:0～30mm；
4：电源规格:USB(DC 5V)；
5：工作频率：13.56MHZ（fc）；
6：使用环境：工作温度：0℃～45℃；相对湿度：20%～80%RH；
7：推荐平台：WIN7/WIN10
（二）爆破实操作业系统软件
系统主体包含以下模块：训练模式，考核模式。训练模式和考核模式均依据爆破操作作业安全技术实际操作考试标准进行设计。
（1）软件系统具有设计合理，运行稳定可靠，数据传输******稳定，互动操作响应迅速，操作简单，安全环保等特点。
（2）虚拟场景与硬件系统互动，画面与操作一一对应，并伴随响应的场景音效，光效，以及必要的语音文字提示。
（3）训练模式下，系统会以声光，文字，图标的形式，对每一步进行操作引导，考核项目讲解，操作提示，错误纠正，实现“无老师化”的考核训练模式。
（4）考核模式下，系统除了提供必要的语音文字引导外，不会提供涉及具体考试内容的提示，全凭操作人员训练和对考试标准的记忆，完成全部考核题目，并在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。
（5）训练和考核过程，提示检查环境时，使用手指点击触摸屏的形式，检查三维场景中的检查点。
（6）考核过程中，若连接考核终端管理系统，则在管理平台上，可对当前考核画面进行远程查看和控制。
（7）软件系统连接到考核管理平台，可对考试人员进行综合管理。管理功能包括人员信息采集，人员工种，单位等参数设置，考核安排，考试信息存储，考核状态监控，考试信息查阅，打印，删除，增加，修改。
四、可实操科目及考核内容
安全用具使用（简称K1）
1.1电******起爆试验（简称K11）
1.2电******电阻值测定（简称K12）
1.3导爆管传爆试验（简称K13）
安全操作技术（简称K2）
2.1电力起爆网路的连线与起爆（简称K21）
2.2导爆管网路的连接与起爆（简称K22）
2.3炮孔装药作业（简称K23）
作业现场安全隐患排除（简称K3）
3.1盲炮的处理（简称K31）
作业现场应急处置（简称K4）
4.1单人徒手心肺复苏操作（简称K41）
4.2创伤包扎（简称K42）
4.3自救器的正确使用（简称K43）
五、总体规格及型号：
规格：
模拟断面规格:1800mm×1700mm×1800mm
放炮器性能检查装置:900mm×600mm×1000mm
显示屏：55英寸
型号：sjm-Ⅱ
