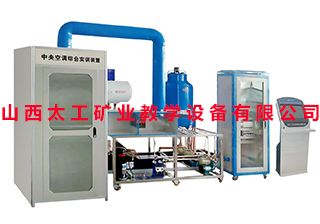

制冷与空调运行实操考核系统

一、概述

根据《制冷与空调设备运行作业安全技术实际操作考试标准》，利用先进的高科技模拟***真技术及人工智能判分系统研究出《制冷与空调运行实操考核系统》，该设备以制冷与空调系统运行实操装置为本体，与智能考试终端连接，实现智能化考核，实时获取设备状态及考生的操作信息，考试结束系统自动评分并上传成绩。

设备系统完整，既能满足考核，又能满足技能培训。设备具有独立性，即：在关闭电脑考核模式下，设备正常运转，不影响技能培训。设备大小复合实操考核要求，能保持与现场一致的动手操作，所选用生产原材料能满足设备的耐用性。

二、设计依据及标准

本系统的设计依据：国家安监总局《特种作业安全技术实际操作考试标准（试行）》、《特种作业安全技术实际操作考试点设备配备标准（试行）》（安监总宣教﹝2014﹞139号）之制冷与空调设备运行作业安全技术实际操作考试标准。

三、系统构成

1、系统硬件

主要设备包括制冷与空调运行系统实操装置、智能考试终端、生物识别设备等部分。

（1）制冷与空调系统运行实操装置

模拟装置有1套3匹制冷机组、1套冷却水系统，1套冷冻水系统、1套循环处理系统、1套供暖处理系统、模拟房间、测量仪表组成。

1.基本技术指标：

电源：三相五线 AC 380 V±10% 50Hz ；

追大供冷量： 7.5kW ；

追大输入总功率： 6.5kW ；

制冷额定功率： 3.8kW ；

制热额定功率： 2.0kW ；

额定输入电流： 7A ；

循环风量： 700m 3 /h ；

制冷剂： R22 ；

漏电动作电流： ≤30mA ；尺寸： 6000×2400×2500mm 安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。

2.各主要部件特点及工作原理

压缩机；系统采用全封闭活塞式 3P 压缩机，正常工作温度仅为 0 O C ，安全可靠，结构紧凑，噪音低，密封性好，制冷剂为 R22 。

蒸发器：制冷系统采用干式蒸发器，液体制冷剂经节流后从蒸发器一端的端盖进入管程 , 端盖上铸有隔板 , 制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机，以增强制冷效果。

冷凝器：制冷系统采用壳管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体，中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。

喷淋式冷却塔：该设备的冷凝方式采用逆流式冷却塔，模具一次成形,吸风机装在塔的顶部，结构完全***真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物,以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后 , 又布水器的喷嘴旋转向下喷淋。

锅炉：锅炉是中央空调制热系统的核心元件，采用顶格莱电热管使水与电完全隔离，具有超温保护，防干烧保护、超压保护，确保人机安全；采用进口聚氨发泡保温技术，保温性能好。

模拟房间：外形美观、小巧，占地面积少，结构紧凑；具有全透明结构，一目了然；房间装有盘管，盘管风机、温度控制调节仪。

温度控制：本设备实验台的面板上，装有温度控制显示仪，可控制温度的范围， 且有巡回检测出各关键部位的温度。

高、低压保护装置：为安全起见，制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。

水箱：为节约用水循环使用系统的水资源，通过加水箱来完成媒介水的加入、自动调节、过滤等任务；并装有自动加水系统，如果系统水资源缺乏，加水系统会自动启动补给。

（2）智能考试终端

纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良；显示、触控、PC系统一体化设计；

扩充性好：配置灵活，可扩充安装客户需求的各种功能配件；

安全性高：铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计；

性能稳定：先进的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低；

安装简便：通电一键开关机，免除现场安装调试。

（3）生物识别设备

进行考核操作时，使用*********验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。

2、软件系统

本系统软件设计以满足智能考试为目的，软件主体保含：训练模式和考核模式。软件系统具有设计合理，运行稳定可靠，数据传输******稳定，互动操作响应迅速，操作简单，安全环保等特点。

虚拟场景与硬件系统互动，画面与操作一一对应，并伴随响应的场景音效、光效，以及必要的语音文字提示。

训练模式下，系统会以声光、文字，图标的形式，对每一步进行操作引导、考核项目讲解、操作提示、错误纠正等，实现“无老师化”的考核训练模式。

考核模式下，系统除了提供必要的语音文字引导外，不会提供涉及具体考试内容的提示，全凭操作人员训练和对考试标准的记忆，完成全部考核题目，并在考核完成后，将个人信息和成绩信息存储并上传至服务器做综合管理。

四、设备功能及优势

1.系统采用人机交互的智能考试方式，硬件设备贴近真实，性能稳定、坚固耐用，软件系统智能、******，方便实操人员的训练和考试；

2.系统支持准考证录入/*********识别/条码准考证/人脸识别等多种身份识别方式，智能识别身份、智能分配考台，方便统一管理考生信息；

3.系统支持对考生的操作行为进行监测的功能，搜集考生操作数据，在考试结束后进行智能评分，减少人为因素的影响，真正实现“教考分离”；

4.系统严格按照电工安全作业规程，随机分配操作人和监护人角色，支持考试与练习2种模式，支持智能出题功能，覆盖大纲要求的实操技术考点，增加考试的灵活性；

5.考试结束后，系统自动汇总各科考试成绩，生成***终成绩并上传至数据库存档，方便统一管理；

6.系统支持考生自动交卷和倒计时结束自动交卷功能。

五、可实操科目及考核内容：

科目一:安全用具使用（Kl)

K11万用表、钳型电流表、绝缘电阻表的正确操作

K12 制冷系统中温度仪表的测量操作

K13 活塞式冷水机组停机的操作

K14充注制冷剂后的验证操作

K15活塞式冷水机组充注制冷剂操作

科目二:安全操作技术（K2)

K21制冷设备压力保护装置认知

K22制冷系统中制冷剂与润滑油的认知

K23 活塞式制冷压缩机正常工作时各部位温度测量操作

K24 制冷设备的压力保护和安全装置调整操作

K25氨制冷系统的安全运行操作中危害及救护措施

科目三:作业现场安全隐患排除（K3)

K31制冷压缩机产生"液击"的故障排除操作

K32空调设备中安全阀的认知

K33制冷系统检漏的操作

K34真空泵的正确使用操作

K35螺杆式冷水机组中有关安全保护器件认知操作

科目四:作业现场应急处置（K4)

K41灭火器的选择和使用

K42空调制冷系统中截止阀安全操作

K43空气调节系统中风管防火阀认知

K44氨对人体的伤害认知

K45热氨融霜的安全操作

六、设备规格型号

规格：4000mm×1200mm×2000mm

型号：TG-YX
