一、概述
为认真贯彻国家煤矿安全监察局煤安监行管〔2016〕19号“煤矿特种作业安全技术实际操作考试标准”，推进煤矿特种作业实操考试顺利实施，设计制造目前市场***前沿的设备。
该装置以***真爆破工作面和放炮器性能装置为本体，与智能考试系统连接，对学员进行培训和考核。考核完毕后，系统自动打分，上传至考试终端，对信息进行综合管理。能够完整的体现整个爆破作业标准的检查和操作工作流程，让学员真实的学到井下爆破的各种行为规范和技术技能。实现虚拟场景与***真装置互动，装药过程与系统画面同步，并可以识别装药种类和顺序的对错。既有沉浸感，又有交互性，并伴随场景音效，光效。
设备系统完整，既能满足考核，又能满足技能培训。具有独立性，即：在关闭电脑考核模式下，设备正常运转，不影响技能培训。设备大小符合实操考核要求，能保持与现场一致的动手操作，所选用生产原材料能满足设备的耐用性。
管理设备可随时远程进入考生设备，对考生操作状况进行及时监督，考试结束系统自动评分并上传成绩，既解决了现实中无法提供足够的场所、设备、考题等一系列问题，又保障了整个考试过程的安全。
二、设计依据及标准
系统的设计依据：国家煤矿安全监察局印发煤矿特种作业安全技术实际操作考试标准（煤安监行管〔2016〕19号）之煤矿井下爆破作业安全技术实际操作考试标准
爆破前安全准备（简称 K1）
装药、连线安全操作（简称 K2）
起爆安全操作及拒爆、残爆安全处理（简称 K3，必考科目）
组卷方式，从 K1、K2 中随机抽取一个科目与 K3 组成试卷。
考试成绩总分为100分，80分以上为合格。
考试时间:不大于为30分钟。
三、系统构成及功能
（一）井下爆破操作作业硬件

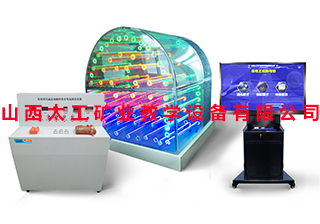

1、爆破工实际操作模拟装置
该装置通过有机玻璃***真工作面，显示断面的炮眼布置方式（掏槽眼、辅助眼、周边眼和水沟眼），炮眼形状及空间位置，让学员观察其结构。用无药******、药卷、水炮泥、炮泥、炮棍、装药工具、发爆器、导通表、爆破电网测定表等，使学员实际操作装******法（正向装药和反向装药）和连线方式（串联和并联），检测网路，声、光、电模拟其爆破过程。并可实现发爆器性能及对电爆网络全电阻的测定，达到员工对发爆器性能了解和操作步骤；并通过对电爆网络全电子检查，可以及时发现网络中错连、漏连、短路、接地等现象，确定起爆网络所需要的电流、电压，从而可以判定网络******能否全部起爆，避免爆破时产生丢炮、拒爆。并装有各种各样的传感器，把学员各种操作情况和结果传到考试管理系统。
（1）组成：
***真工作面1套、操作台1套。附件：无药***真药卷50卷、无药***真******50发、筷子（竹签）1把、炮棍一根、掏勺1把、******脚线一卷,便携式甲烷检测报警仪5台。
（2）功能
炮眼布置：按现场实际布置方式布置，按炮眼名称不同分四种颜色，可便于讲课时分别逐一讲解演示炮眼布置方式、角度和深度等参数，其中：
①掏槽眼（红色）爆破顺序为1
②辅助眼（******）爆破顺序为2
③周边眼（绿色）爆破顺序为3
④水沟眼、底眼（兰色）爆破顺序为4
装炮及联线：火药******与实物外形相同。学员可现场学习演练引药加工方式，以及装药（正向装药、反向装药）方式和炮线的串联联线方式及并联联线方式，同时学员可使用“放炮器”进行实际放炮操作，可有效提高学员操作技能，直接上岗作业。
掘进工作面爆破：爆破时，学员手拧放炮器手把送电后，可通过声光电控系统显示爆破四个顺序（1—3），并产生全断面爆破红光，以及放炮时爆破声音，增加现场实际声、光立体效果，增强学员教学直观感。
放炮器性能检查及正确操作：
①发爆器的使用方法；
②电爆网络全电阻测试仪的使用方法；
③电爆网络全电阻的测量；
④爆破工爆破规范操作；
⑤能够自动打分。
（3）技术指标
名称 | 技术指标 |
功率 | 3KW |
工作电压 | 220V |
总重 | 400KG |
材质 | 铝塑板、型钢、有机玻璃、发光二极管、不锈钢等 |
电器标准 | 国标配置 |
（4）规格
模拟断面: 1800mm×1700mm×1800mm
放炮器性能检查装置:900mm×600mm×1000mm
2、智能控制部分：
采用55英寸高清液晶触摸显示一体机，内部主机配置为：cpu-I5四核处理器，8G内存。在保证系统运行稳定，硬件安装牢固可靠的基础上，充分发挥本系统的高质量三维场景画面，为用户提供更高质量的交互操作画面。以触摸代替鼠标的形式，脱离电脑操作的限制，增加人机交互的真实感。显示器自带音响系统，音量可自行调节，提供清晰声音效果的同时，避免多台设备同时工作时互相产生干扰。
（1）显示部分：
尺寸 55英寸高清液晶触摸显示器
屏类型 LED
******显示尺寸（单位：mm） 1209.6（H）×680.4（V）
分辨率 1920（H）×1080（V）
屏亮度（带玻璃） 397cd/m2
屏亮度（不带玻璃） 350cd/m2
对比度 1200：1
可视角度 1780
寿命 ≥30000H
触摸书写系统:
识别原理 红外识别
响应时间 ＜15 毫秒
触摸有效识别 单点≥5毫米，多点≥8毫米（可支持10点触摸）
通信方式 全速 USB
书写屏表面硬度 7H
电视系统:
TV 制式 PAL
视频解码 3D 数字梳状滤波器、3D 图像运动降噪、3D 运动自适应梳状滤波等
频道存储 ATV 通道 100 个，DTV 通道 900 个
声音输出功率 2×10W
（2）主机部分:
PC 类型 超薄插拔式 Intel Core 系列模块化电脑
CPU （不低于）Intel Core I5四核高频处理器
声卡 集成高清晰立体音效声卡
网卡 集成 10/100/1000M 自适应网卡
Wi-Fi 集成无线网卡 802.11 b/g/n
内存 DDR3L 8G
固态硬盘 SATA3.0 128G
USB2.0 接口
USB3.0 接口
网络接口
VGA 输出
HDMI 输出
耳机输出
麦克风输入
防盗锁孔
可兼容安卓系统
安卓系统:
智能操作系统 Android 4.4.4
存储容量 4G ROM
系统内存 1G RAM
处理核心 高清智能引擎双核 1.2Ghz，双核图形加速芯片
显示接口:
射频接口 1
AV 输入（音视频复合） 1
VGA 输入（15 针 D-Sub） 2
HDMI 输入 3
PC-Audio 输入 2
LINE IN(MIC 输入) 1
Mini YPbPr 色差分量接口 1
HDMI 输出 1
音频耳机输出 1
音频同轴输出 1
USB2.0 端口 4（其中 2 组前置）
USB3.0 端口 1（USB3.0 仅在 PC 通道下有效，在安卓通道下 USB3.0会自动切换为 USB2.0）
外接 USB 触摸端口 1
RJ45 有线网络 1
RS232 1
整机内置非独立外扩展的摄像头，支持二维码扫码识别，可拍摄500万像素的******。
智能电子产品一键式设计：同一物理按键完成Android系统和Windows系统的节能熄屏操作，通过轻按按键实现节能熄屏/唤醒，长按按键实现关机。
具备电视遥控功能和电脑键盘常用的F1至F12功能键及Alt+F4、Alt+Tab、Space、Enter、windows等快捷按键，可实现一键开启交互白板软件、PPT上下翻页、一键锁定/解锁触摸及整机实体按键、一键冻结屏幕、一键查看整机温度、一键黑屏的功能。
（3）二代*********识别设备：在进行考核操作时，需要使用*********验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息考核成绩，一起存储并打包上传到服务器，做综合管理。
1：符合GA450-2013台式居民*********阅读器通用技术要求，兼容ISO14443（TypeB）标准；
2：读卡响应速度：<1s；
3：阅读距离:0～30mm；
4：电源规格:USB(DC 5V)；
5：工作频率：13.56MHZ（fc）；
6：使用环境：工作温度：0℃～45℃；相对湿度：20%～80%RH；
7：推荐平台：WIN7/WIN10
（二）井下爆破操作作业软件
系统主体包含以下模块：教学模式，训练模式，考核模式。均依据掘进机操作作业安全技术实际操作考试标准进行设计。
（1）软件系统具有设计合理，运行稳定可靠，数据传输******稳定，互动操作响应迅速，操作简单，安全环保等特点。
（2）虚拟场景与硬件系统互动，画面与操作一一对应，并伴随响应的场景音效，光效，以及必要的语音文字提示。
（3）训练模式下，系统会以声光，文字，图标的形式，对每一步进行操作引导，考核项目讲解，操作提示，错误纠正，实现“无老师化”的考核训练模式。
（4）考核模式下，系统除了提供必要的语音文字引导外，不会提供涉及具体考试内容的提示，全凭操作人员训练和对考试标准的记忆，完成全部考核题目，并在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。
（5）训练和考核过程，提示检查环境时，使用手指点击触摸屏的形式，检查三维场景中的检查点。
（6）考核过程中，若连接考核终端管理系统，则在管理平台上，可对当前考核画面进行远程查看和控制。
（7）软件系统连接到考核管理平台，可对考试人员进行综合管理。管理功能包括人员信息采集，人员工种，单位等参数设置，考核安排，考试信息存储，考核状态监控，考试信息查阅，打印，删除，增加，修改。
四、可实操的科目及内容
爆破前安全准备（简称 K1）
发爆器安全检查(简称K1-1)
电******安全检查（简称K1-2）
******安全检查（简称K1-3）
起爆药卷安全******（简称K1-4）
装药、连线安全操作（简称 K2）
装药安全操作（简称K2-1）
连线安全操作（简称K2-2）
起爆安全操作及拒爆、残爆安全处理（简称 K3，必考科目）
起爆安全操作（简称K3-1）
全网路拒爆原因查找（简称K3-2）
拒爆残爆安全处理（简称K3-3）
设备可满足技能培训。
五、总体规格及型号
总体规格:3600mm×3000mm×1800mm
型号：sjm-Ⅱ
