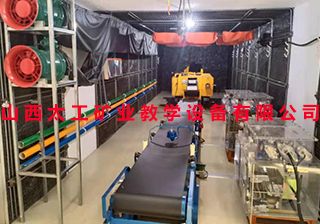

该装置仿真模拟井下掘进工作面，实训装置主要由掘进机、皮带机、掘进所需电器设备，电缆及各种传感器等组成。通过模拟实操掘进工作面工作状态，能够使学生在地面即可掌握井下整个掘进工艺。
一、主要用途：煤矿各级培训中心及各类煤炭院校。
二、可完成实训内容：
1、观察巷道支护、设备及安全设施布置
2、通过对仿真掘进机的操作，掌握掘进机的工作原理。
3、通过对仿真皮带机的实操，使学员掌握皮带机在堆煤、轴温过高、跑偏、撕带、过载、打滑、出现烟雾等状态下的工作原理。
4、通过掘进工作面让学员掌握双风机双电源，三专两闭锁的工作原理。
5、能模拟风速传感器、甲烷传感器、温度传感器、二氧化碳传感器的数据变换及瓦斯超限1.0报警1.5断电功能。
三、组成:
模拟掘进巷道1套、掘进机操作作业实操智能考试装置1套、皮带机演示装置1台、矿用隔爆型智能化低压真空电磁起动器演示装置1台、矿用隔爆型交流真空软起动器演示装置1台、煤矿风机矿用隔爆兼本质安全型双电源真空电磁起动器演示装置1台、煤矿机电员工智能培训系统1台。
1、模拟掘进巷道
巷道断面为矩形断面，方钢骨架，巷道煤壁表面采用环氧树脂注塑浮雕，体现锚网、锚杆支护形式。锚网支护（尼龙网）、隔爆水袋（PVC不燃塑料）、喷雾洒水系统（由PVC管、喷水头组成）。巷道附属设施：电缆挂钩（6连勾）、部分管线（由PE管组成）等。防潮设施良好，保障各类设备长期停放及正常运转。
（1）辅助隔爆水棚（防止爆炸事故的扩大）
（2）ZYJ矿井压风供水自救装置
（3）净化水幕装置（自动喷雾）
（4）监测监控 （模拟甲烷传感器、模拟风速传感器、模拟温度传感器、模拟二氧化碳传感器）
（5）局部通风机（2.2KW）两台及风筒
（6）激光指向仪、腰线、坡度规、罗盘、巷道倾角测量器、顶板离层仪、。
规格：14000mm×4000mm×3000mm
2、掘进机操作作业实操智能考试系统
