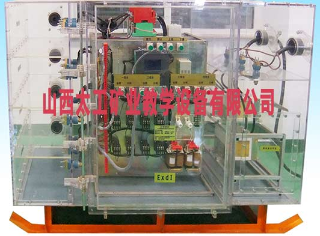

该设备以井下实物机芯为本体，透明有机玻璃仿真外部构造，让学员清楚了解其构成、动作、原理及故障处理。
1、主要用途：煤矿各级培训中心及各类煤炭院校
2、可完成实训内容：
（1）矿用隔爆兼本质安全型组合开关适应于在交流50HZ,额定电压1140V和660V的线路中，实现对三相鼠笼式异步电动机的起动、停止以及正、反转进行控制和保护。
（2）先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生，保护与控制系统采用工业控制用可编程控制器PLC，中文液晶显示，具有欠压、过载、短路、断相、漏电闭锁等多种保护功能，具有智能化程度高、性能稳定，动作可靠等优点，更具有完备的自检、自诊断和故障模拟试验功能，方便检查保护和控制系统正常与否。
（3）在实验室可直接用380V便可以演示整个矿用隔爆兼本质安全型组合开关的控制回路，还可以和矿下一样实现合分闸的功能。
3、技术要求及主要参数：
（1）材质：有机玻璃、防爆设备本体、线材及密封圈等。
（2）用电电压：380V
（3）规格：2000mm×900mm×1050mm
型号：gbaz
